姫路市ヒューム管播磨コンクリート工業株式会社：NS小口径推進管

注）1. 耐水圧＝0.2MPa
　　2. JSWAS A-6に登録された形状については、継手性能区分を示すSJBを表示する。
　　3. 先頭管Cは既存の先導体(T形カラー用)との接続のため使用する。
　　4. 短管Dは先頭管Cとの接合に使用する。
　　

単位：mm

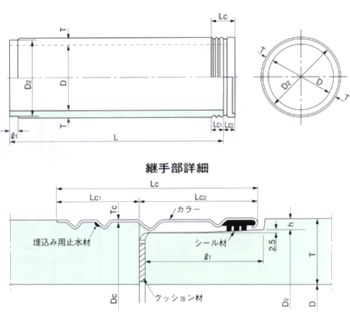

呼び径	内径 D	D₂	πD₂	h	厚さ T	有効長 L	ℓ₁	Lc	Lc₁	Lc₂	Tc	Dc	参考重量 (kg)
200	200	300	942	9	59	2000	102	170	70	100	1.5	314	236
250	250	342	1074		55							356	260
300	300	396	1244		57							410	315
350	350	452	1420		60	2430						466	462
400	400	508	1596		63							522	548
450	450	566	1778		67							580	651
500	500	622	1954		70							636	749
600	600	736	2312	12	80		112	200	90	110	2.0	755	1030
700	700	856	2689	12	90		112	200	90	110	2.0	875	1340

注）1.呼び径200～300の管の有効長は1000mm、呼び径350～700の管の有効長は1200mmとすることができる。
　　2.標準管の形状はカラーなしとすることができる。

単位：mm

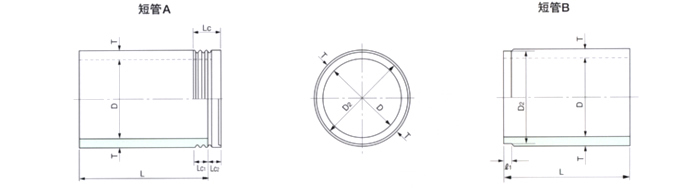

呼び径	内径D	D₁	厚さT	有効長L	参考質量（kg）
呼び径	内径D	D₁	厚さT	有効長L	短管A	短管B
200	200	300	59	990	119	117
250	250	342	55		131	129
300	300	396	57		159	156
350	350	452	60	1200	232	230
400	400	508	63		276	272
450	450	566	67		327	324
500	500	622	70		376	373
600	600	736	80		517	510
700	700	856	90		673	665

注）その他の寸法については標準管に準ずる。

単位：mm

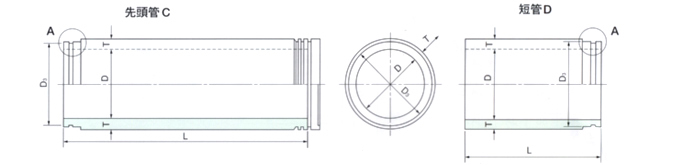

呼び径	内径D	D₂	π(D₂-2×6)	厚さT	有効長L		参考質量(kg)
呼び径	内径D	D₂	π(D₂-2×6)	厚さT	先頭管C	短管D	先頭管C	短管D
200	200	300	905	59	1890	940	230	114
250	250	342	1037	55			253	125
300	300	396	1206	57			307	152
350	350	452	1382	60	2320	1150	452	224
400	400	508	1558	63			536	265
450	450	566	1740	67			637	315
500	500	622	1916	70			733	363
600	600	742	2293	80	2310	1150	1020	507
700	700	862	2670	90	2310	1150	1320	657

注）先頭管の有効長は、呼び径200～300については940mm、呼び径350～700については1150mm とすることができる。

単位：mm
呼び径	Dc	H	参考質量(kg)
200	307	50	9
250	349	46	10
300	403	48	11
350	459	51	13
400	515	54	15
450	573	58	17
500	629	61	18
600	749	71	31
700	869	81	37

注）1.（）内は、呼び径600及び700の寸法
2.スリットは、呼び径600、700のみに設ける。
