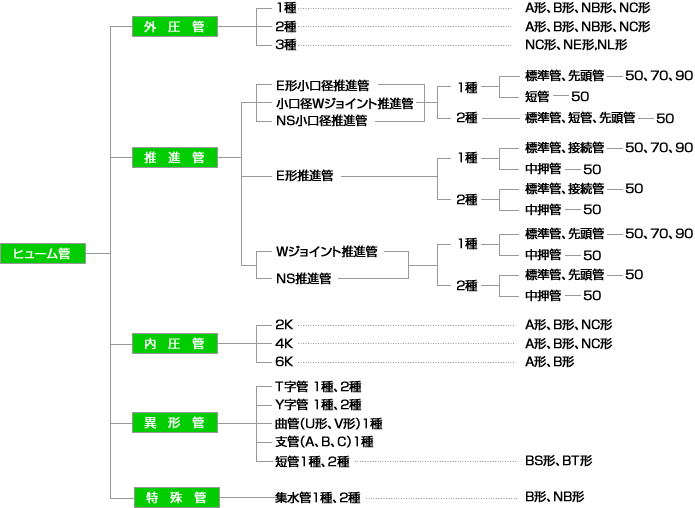

ヒューム管の種類

ヒューム管の規格

日本工業規格

規格	種類				呼び径
規格	種類				A形	B形	NB形	NC形	NE形 NL形	推進管
JIS A 5372-2010	直管	外圧管	1種、2種		150～1800	150～1350	150～900	1500～3000	―	―
		外圧管	3種		―	―	―	1500～3000	―	―
		内圧管	2K		150～1800	150～1350	―	1500～3000	―	―
			4K		150～1800	150～1350	―	1500～3000	―	―
			6K		150～800	150～800	―	―	―	―
	異形管	T字管	1種、2種		―	200～450	―	―	―	―
		Y字管	1種、2種		―	200～450	―	―	―	―
		曲管 30°、45°	U形 V形	1種	―	150、200	―	―	―	―
		支管	A、B、C	1種		150、200	―	―	―	―
		短管	1種、2種			150～450	―	―	―	―

日本下水道協会規格

規格	種類					呼び径
規格	種類					A形	B形	NB形	NC形	NE形 NL形	推進管
JSWAS　A-1-2011	直管			1種、2種		150～350	150～1350	150～900	1500～3000	―	―
	直管			3種		―	―	―	1500～3000	―	―
	異形管	T字管		1種、2種		―	200～450	―	―	―	―
		Y字管		1種、2種		―	200～450	―	―	―	―
		曲管 30°、45°		U形 V形	1種	―	150、200	―	―	―	―
		支管		A、B、C	１種	―	150、200	―	―	―	―
		短管		BS、BT形	１種、2種	―	150～450	―	―	―	―
JSWAS A-2-1999	E形推進管 NS推進管 WJ推進管	標準管		1種	50、70	―	―	―	―	―	800～3000
		標準管		2種	50	―	―	―	―	―	800～3000
		中押管	S	―		―	―	―	―	―	1000～3000
		中押管	T	1種、2種	50	―	―	―	―	―	1000～3000
JSWAS A-6-2000	E形小口径推進管 NS小口推進管 WJ小口推進管	標準管		1種	50、70	―	―	―	―	―	200～700
		標準管		2種	50
		短管	A、B	1種、2種	50

全国ヒューム管協会規格

規格	種類					呼び径
規格	種類					A形	B形	NB形	C形	NC形	NE形 NL形	推進管
JHPAS-6- 2004	集水管			1種		―	150～1000	150～900	―	―	―	―
JHPAS-6- 2004	集水管			2種		―	150～400	150～400	―	―	―	―
JHPAS-19- 2006	E形推進管	標準管		1種	50、70、90	―	―	―	―	―	―	800～3000
		標準管		2種	50	―	―	―	―	―	―	800～3000
		中押管	S	―		―	―	―	―	―	―	900～3000
		中押管	T	1種、2種	50	―	―	―	―	―	―	900～3000
		接続管	NS-E	1種	50、70、90	―	―	―	―	―	―	800～3000
		接続管	NS-E	2種	50	―	―	―	―	―	―	800～3000
JHPAS-20- 2006	E形小口推進管	標準管		1種	50、70、90	―	―	―	―	―	―	200～700
		標準管		２種	50
		短管	A、B、C	１種、2種	50
		先頭管	C	１種	50、70、90
		先頭管	C	2種	50
JHPAS-24- 2005	NE形管 NL形管	外圧管	NE形	3種		―	―	―	―	―	200～1350	―
JHPAS-24- 2005	NE形管 NL形管	外圧管	NL形	3種		―	―	―	―	―	200～1350	―
JHPAS-25- 2006	NS推進管	標準管		１種	50、70、90	―	―	―	―	―	―	800～3000
		標準管		2種	50	―	―	―	―	―	―	800～3000
		中押管	S	―		―	―	―	―	―	―	900～3000
		中押管	T	1種、2種	50	―	―	―	―	―	―	900～3000
		先頭管	C	1種	50、70、90	―	―	―	―	―	―	800～3000
		先頭管	C	2種	50	―	―	―	―	―	―	800～3000
JHPAS-27- 2006	NS小口径推進管	標準管		1種	50、70、90	―	―	―	―	―	―	200～700
		標準管		2種	50
		短管	A、B、C	1種、2種	520
		先頭管	C	1種	50、70、90
		先頭管	C	2種	50
JHPAS-28- 2000	外圧管NB形	外圧管		1種、2種		―	―	150～900	―	―	―	―
JHPAS-31- 2004	A形管	外圧管		1種、2種		150～1800	―	―	―	―	―	―
		内圧管		2K		150～1800	―	―	―	―	―	―
				4K		150～1800	―	―	―	―	―	―
				6K		150～800	―	―	―	―	―	―
JHPAS-32- 2007	B形管	外圧管		1種、2種		―	150～1350	―	―	―	―	―
		内圧管		2K			150～1350
				4K			150～1350
				6K			150～800
JHPAS-33- 2004	C形管	外圧管		1種、2種		―	―	―	1500～3000	―	―	―
JHPAS-34- 2004	NC形管	外圧管		1種、2種、3種		―	―	―	―	1500～3000	―	―
JHPAS-34- 2004	NC形管	内圧管		2K、4K		―	―	―	―	1500～3000	―	―
JHPAS-35- 2007	異形管	T字管		1種、2種		―	200～450	―	―	―	―	―
		Y字管		1種、2種		―	200～450	―	―	―	―	―
		曲管 30°、45°		U形 V形	1種	―	150、200	―	―	―	―	―
		支管		A、B、C	1種	―	150、200	―	―	―	―	―
		短管		1種、2種		―	150～450	―	―	―	―	―
