可とう性鉄筋コンクリート管(KBAパイプ)

特長

  • 優れた止水構造
    可とう部は、概要図に示すような止水部で構成しており完璧をめざしました。
  • 土の変位・変動にベストアジャスト
    自然流下の下水道にあっては、勾配の確保に終局近くまで抵抗し、それ以上の応力発生時に
    はじめて土の変位変動にアジャストします。また、管きょの耐震性向上にも適します。
  • 推進管と同様の施工
    推進工法の先頭部・中央部・最終部いずれにもJSWAS A-2、A-6、A-8推進管と同等程度の許容耐荷力を
    有しております。
    推進時は、補強鉄板を取り付けているので、曲線推進にも対応できます。
  • 可とう部は任意の位置に取付可能
    標準タイプは、管中央ですが継手部より可とう部中央までの距離が400mm以上の範囲であれば任意の位置に取付可能です。

KBAパイプ施工例

施工例 施工例
ピット発進坑内の可とう部の位置全体 巻立てコンクリート体縁切の状況
施工例 施工例
曲げ試験(呼び径:500) 曲げ水密試験(呼び径:1000)

概要図

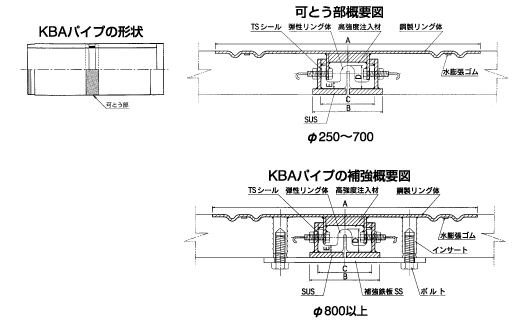

1.推進管
概要図
概要図 概要図

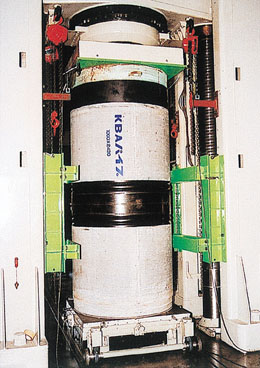

軸力試験(呼び径:1000) 内面補強(呼び径:1000)

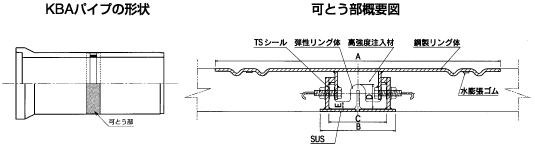

2.外圧管
概要図

当社で製造した可とう性鉄筋コンクリート管(KBAパイプ)の製品写真

当社で製造した可とう性鉄筋コンクリート管(KBAパイプ)の製品写真

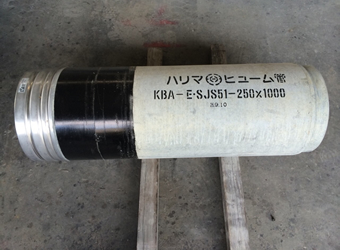

小口径推進管のKBAパイプ
(KBA-E・SJS51 φ250×1000)

  当社で製造した可とう性鉄筋コンクリート管(KBAパイプ)の製品写真

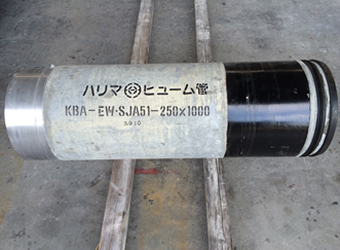

小口径Wジョイント推進管のKBAパイプ
(KBA-EW・SJA51 φ250×1000)

当社で製造した可とう性鉄筋コンクリート管(KBAパイプ)の製品写真

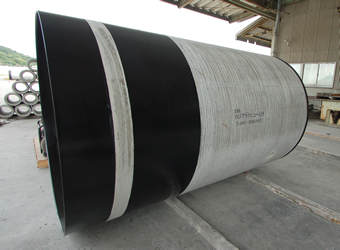

E形推進管のKBAパイプ
(KBA-E・JA51 φ1350×2430)
