雨量の多い我国において、雨水排水設備は次代への
重要課題の一つといえます。
狭い路地や交通量の多い道路などの街渠施工で、
弊社の「L型街渠」はトータルコストの低減と工期短縮を
お約束します。
L型街渠の特徴
特徴1．施工が早く、小型で経済的!!
「L型街渠」は従来の現場打ちL型側溝に比べると、
エプロン部分の現場打ち作業が不要となり、
施工性が向上すると共に大幅な工期短縮が図れます。
また、『エプロン』よりも軽量かつコンパクトな点は
施工性向上の更なるポイントといえます。
特徴2．バリエーションが豊富!!
「L型街渠」は乗入れタイプ、乗入れ切下げタイプ、
駒止めタイプ、縁石無しタイプの各4タイプで各種多様なサイズの製品を
ご用意しています。
また、各4タイプとも長さ600mm、910mmの短尺サイズもあります。
特徴3．官民境界に最適!!
フック状の吊線で吊る事で、吊金具を取り外すスペースをカットし、
民地管地境界上の所で吊降し、施工することが可能です。

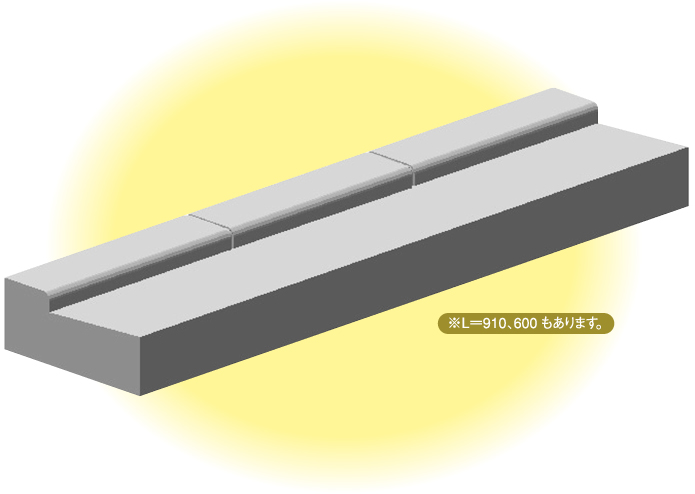

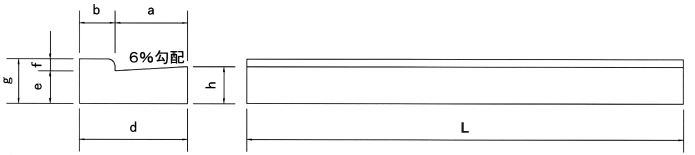

L型街渠
| 呼び名 | 寸法（mm） | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| a | b | d | e | f | g | h | L | 参考質量（kg） | |
| 450×1820×150KH20 | 300 | 150 | 450 | 132 | 20 | 152 | 150 | 1820 | 282 |
| 450×1820×150KH30 | 300 | 150 | 450 | 132 | 30 | 162 | 150 | 1820 | 290 |
| 450×1820×150KH50 | 300 | 150 | 450 | 132 | 50 | 182 | 150 | 1820 | 300 |
| 450×1820×200KH20 | 300 | 150 | 450 | 182 | 20 | 202 | 200 | 1820 | 376 |
| 450×1820×200KH30 | 300 | 150 | 450 | 182 | 30 | 212 | 200 | 1820 | 390 |
| 450×1820×200KH50 | 300 | 150 | 450 | 182 | 50 | 232 | 200 | 1820 | 400 |
特殊L型街渠・乗入れ切り下げタイプ
| 呼び名 | 寸法（mm） | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| a | b | d | e | f | g | h | L | 参考質量（kg） | |
| 450×1820×150 | 300 | 155 | 455 | 132 | 50 | 182 | 150 | 1820 | 288 |
| 450×1820×200 | 300 | 155 | 455 | 182 | 50 | 232 | 200 | 1820 | 388 |
特殊L型街渠・駒止めタイプ
| 呼び名 | 寸法（mm） | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| a | b | d | e | f | g | h | L | 参考質量（kg） | |
| 450×1820×150 | 300 | 150 | 465 | 132 | 150 | 282 | 150 | 1820 | 370 |
| 450×1820×200 | 300 | 150 | 465 | 182 | 150 | 332 | 200 | 1820 | 468 |

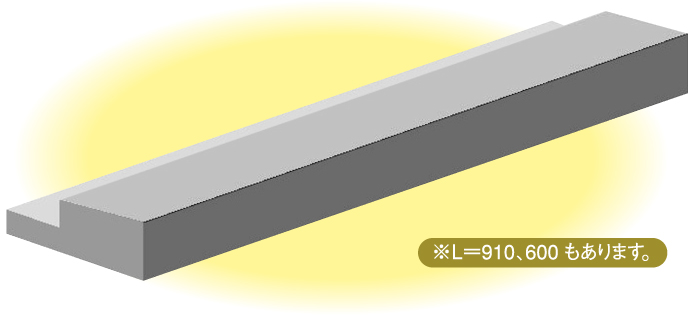

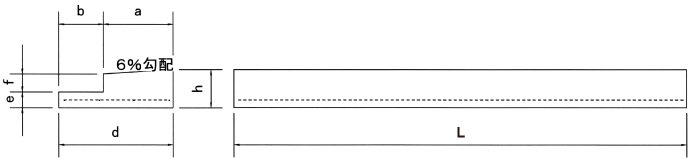

特殊L型街渠・縁石なし
| 呼び名 | 寸法（mm） | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| a | b | d | e | f | g | h | L | 参考質量（kg） | |
| 450×1820×150 | 280 | 180 | 460 | 60 | 70 | 150 | 150 | 1820 | 221 |
| 450×1820×200 | 280 | 180 | 460 | 110 | 70 | 200 | 200 | 1820 | 310 |

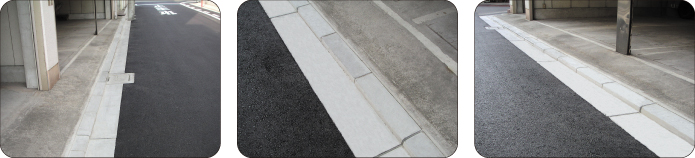

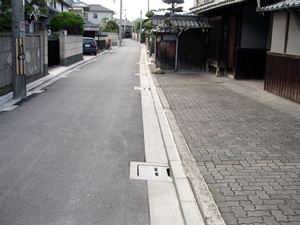

施工例

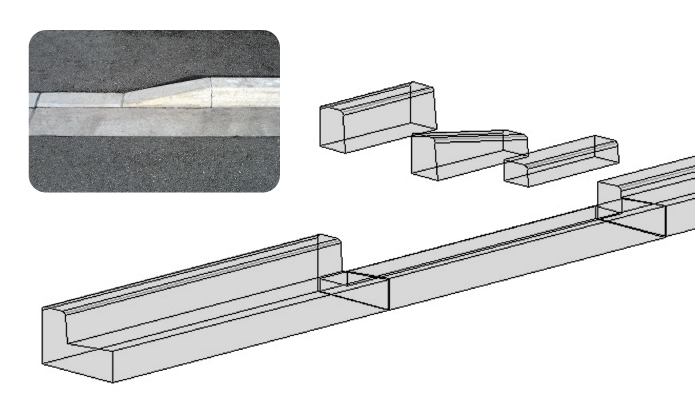

L型街渠・縁石なしタイプと各種縁石を組み合わせることで、
駒止めタイプから、各種L型街渠へのすり合わせが可能です。
