E形小口径推進管

標準管

標準管
種類 記号 呼び径の範囲
形状 外圧
強さ
圧縮
強度
継手
性能
標準管 1種 50 SJS ESJS 51 200~700
70 ESJS 71
2種 50 ESJS 52
短管 A 1種 50 ESJS-A51
2種 50 ESJS-A52
B 1種 50 ESJS-B51
2種 50 ESJS-B52
先頭管C 1種 50 EC 51 200~700
70 EC 71
2種 50 EC 52
短管D 1種 50 ED 51
2種 50 ED 52

注)1.耐水圧=0.1MPa
  2.JSWAS A-6に登録された形状については、継手性能区分を示すSJSを表示する。
  3.先頭管Cは既存の先導体(T形カラー用)との接続のため使用する。
  4.短管Dは先頭管Cとの接合に使用する。


単位:mm
呼び径 内径
D
D1 πD1 厚さ
T
有効長
L
1 S Lc Lc1 Lc2 t Dc π(Dc+2t) 参考重量
(kg)
200 200 298 936 59 2000 51 1.5 120 70 50 1.5 313 993 236
250 250 340 1068 55 355 1125 260
300 300 394 1238 57 409 1294 315
350 350 450 1414 60 2430 465 1470 462
400 400 506 1590 63 521 1646 548
450 450 564 1772 67 579 1828 651
500 500 620 1948 70 635 2004 749
600 600 736 2312 80 81 2.5 170 90 80 2.0 754 2381 1030
700 700 856 2689 90 874 2758 1340

注)1.呼び径200~300の管の有効長は1000mm、呼び径350~700の管の有効長は1200mmとすることができる。
  2.標準管の形状はカラーなしとすることができる。

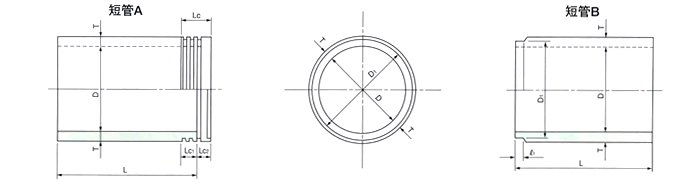

短管A、B

短管A、B
単位:mm
呼び径 内径D D1 厚さT 有効長L 参考質量(kg)
短管A 短管B
200 200 298 59 990 119 117
250 250 340 55 131 129
300 300 394 57 159 156
350 350 450 60 1200 232 230
400 400 506 63 276 272
450 450 564 67 327 324
500 500 620 70 376 373
600 600 736 80 517 510
700 700 856 90 673 665

注)その他の寸法については標準管に準ずる。

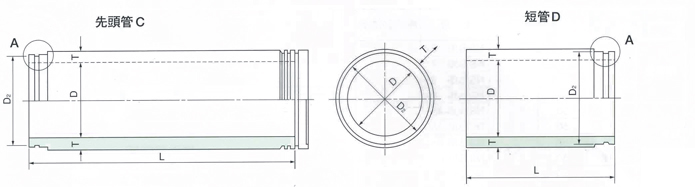

先頭管C及び短管D

先頭管C及び短管D 先頭管C及び短管D
単位:mm
呼び径 内径D D2 π(D2-2×6) 厚さT 有効長L 参考質量(kg)
先頭管C 短管D 先頭管C 短管D
200 200 300 905 59 1940 990 236 117
250 250 342 1037 55 260 129
300 300 396 1206 57 315 156
350 350 452 1382 60 2370 1200 462 230
400 400 508 1558 63 548 272
450 450 566 1740 67 651 324
500 500 622 1916 70 749 373
600 600 742 2293 80 2340 1200 1030 510
700 700 862 2670 90 1340 665

注)先頭管の有効長は、呼び径200~300については1000mm、呼び径350~700については1200mm とすることができる。

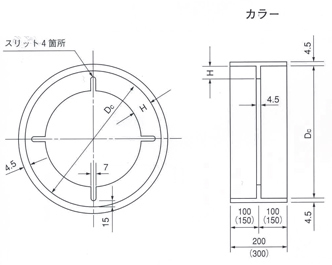

先頭管C及び短管Dに用いるカラー

先頭管C及び短管Dに用いるカラー
単位:mm
呼び径 Dc H 参考質量(kg)
200 307 50 9
250 349 46 10
300 403 48 11
350 459 51 13
400 515 54 15
450 573 58 17
500 629 61 18
600 749 71 31
700 869 81 37

注)1.()内は、呼び径600及び700の寸法
2.スリットは、呼び径600、700のみに設ける。
