Wジョイント管とは鉄筋コンクリート製の推進管で、継手部に特徴のある管です。
Wジョイント管は管路としての役割を果たすために、施工の時から管路として使われるまで、
継手部についてのトラブルが無いような性能を持っています。
具体的には、以下のような性能になります。
- 施工の時には、まず管と管の接合を行いますが、この時に止水の役目をするゴム輪が
キチンと所定の場所に収まっていることが大切です。
ゴム輪がめくれたり、抵抗が強すぎて接合できないようでは困ります。
Wジョイント管は、スムーズな接合ができるようになっています。 - 施工中、施工の後にも、継手部から漏水の発生しにくい構造となっています。
もちろん曲線施工やレベル2地振動※に対応しています。
でも、思いもつかないことで、万一漏水したときには、経済的に止水ができるようになっていますので、
さらに安心してお使いいただけます。
- ※
- 「下水道施設の耐震対策指針と解説」2006年版 社団法人日本下水道協会発行 P44「護岸近傍における液状化地盤の永久ひずみ(引張り)は1.5%とする。」を基準として算定してあります。
この性能は継手部のしくみに秘密があります。

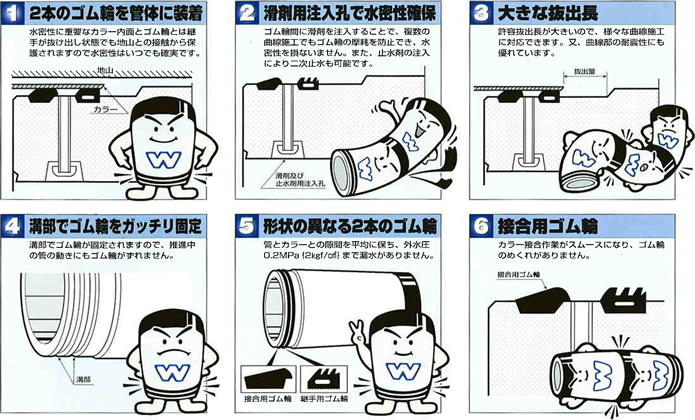

管本体側に・・・〔2本のゴム輪装着用溝部〕+〔2本のゴム輪〕+〔ゴム輪間の注入孔〕
これがWジョイント構造です。
それぞれの役割をご紹介します。
- ゴム輪装着用溝部
溝形状ですので、ゴム輪のズレを押さえます。
だから、接合時のゴム輪のメクレを押さえたり、曲線施工や地震時に
継手の動きによるゴム輪のズレを防止します。
また、ゴム輪がカラーの中に収まる際、溝の拘束によってゴム輪は横への広がりを押さえられますので、
上下方向の反発が強くなり、0.2MPaという高水密性が得られます。 - 2本のゴム輪

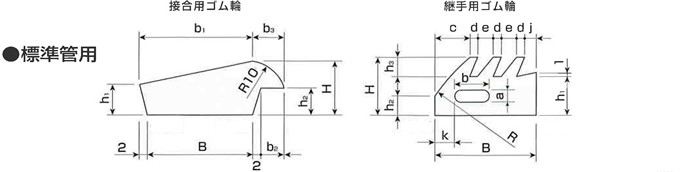

ゴム輪は、接合用と継手用の2種類があります。
接合用は、管の接合のときに、カラーが入り易くするため、断面がテーパー状をしています。
止水と接合性を受け持っています。
継手用は、ひだの付いた形状をしていますので、
ひだの間に滑剤が流れ込み、滑剤を効果的に使うことができます。 - 注入孔
2本のゴム輪の間に色々な材料を管内から注入することができます。
●複数曲線で管が左右に何度も曲がるようなときには、潤滑剤を注入し、
カラーとゴム輪との滑りを良くしてゴム輪の磨耗、損傷を防ぎます。
●万一、漏水が発生したときには、管内から止水剤を注入し、簡単に止水をすることができます。
Wジョイント管は曲線推進や長距離推進、地下水圧の高いところでの施工等、
ほとんどの推進工事で使われています。
実にWジョイント管の約40%もの量が曲線施工に使われています。(平成19年度実績)
また、長距離推進では、1スパン約1.2km(呼び径2200)という施工にも使われました。
長距離推進のため70Nや90Nタイプなどの強度の高い推進管や、滑剤を有効に利用できる滑剤注入のための
専用管もご用意してあります。
Wジョイント管にはJWJPAS J-2とJWJPAS J-2Nの2つの規格があります。
略してJ-2、J-2Nと呼んでいます。
〔JWJPASはJapan W Joint Pipe Association Standard(全国Wジョイント管協会規格)の略号です。〕
1999年に改正された(社)日本下水道協会規格JSWAS A-2に、
曲線施工やレベル2地振動に対応できる管材として登録されています。
規格番号 | 継手性能※ | 名称 | 呼び径 | 用途 | 水密性 (MPa) |
耐震性 | カラーの長さ (mm) |
---|---|---|---|---|---|---|---|
J-2 | JB | 推進工法用埋込 カラー形 Wジョイント管 |
800~3000 | 汎用管 呼び径の70倍以上の曲率半径の 曲線施工に使用します。 |
0.2 | レベル2 | 150 |
J-2N | JC | 急曲線用管 曲線部に耐震性の向上を 必要とする箇所、あるいは急曲線が 必要な施工に使用します。 |
180~190 |
- ※
- (公社)日本下水道協会規格JSWAS A-21999による継手性能区分
J-2、J-2Nの以外にWジョイント管ファミリーと呼ばれているものが、4種類あります。
規格番号 | 名称 | 呼び径 | 用途 |
---|---|---|---|
J-4 | 推進工法用小口径 埋込カラー形Wジョイント管 |
250~700 | 小口径推進の汎用管で呼び径の130倍以上の曲げ水密性能を 持っています。 |
J-4N | 曲線部に耐震性の向上を必要とする箇所あるいは 急曲線が必要な施工に使用します。 |
||
J-5 | 鋼複合鉄筋コンクリート製 埋込カラー形Wジョイント管 |
250~3000 | 耐震上、大きな外圧強度が必要な場所や、河川横断、 立坑周辺部に使用します。 |
J-6 | 滑材注入用 Wジョイント管 |
800~3000 (600) |
滑材を排出する専用の管。 滑材をまんべんなく管外周に排出しますので、 長距離推進に有効です。 |
Wジョイント推進管 | 小口径Wジョイント推進管 |
種類
規格 | 形状 | 外圧 強さ |
圧縮 強度 |
継手 性能 |
記号 | 呼び径の範囲 | |
---|---|---|---|---|---|---|---|
JSWAS-A-2 J-2 |
標準管 | 1種 | 50 | JB | EW JB51 | 800~3000 | |
70 | EW JB71 | ||||||
90 | EW91 | ||||||
2種 | 50 | EW JB52 | |||||
70 | EW72 | ||||||
3種 | 50 | EW53 | |||||
中押管 | S | - | - | EW JBS | 1000~3000 | ||
T | 1種 | 50 | EW JBT 51 | ||||
70 | ETW 71 | ||||||
90 | ETW 91 | ||||||
2種 | 50 | EW JBT 52 | |||||
70 | ETW 72 | ||||||
3種 | 50 | ETW 53 | |||||
JSWAS-A-2 J-2N |
標準管 | 1種 | 50 | JC | ENW JC51 | 800~3000 | |
70 | ENW JC71 | ||||||
90 | ENW 91 | ||||||
2種 | 50 | ENW JC 52 | |||||
70 | ENW 72 | ||||||
3種 | 50 | ENW 53 | |||||
中押管 | S | - | - | ENW JCS | 1000~3000 | ||
T | 1種 | 50 | ENW JCT 51 | ||||
70 | ENTW 71 | ||||||
2種 | 50 | ENW JCT 52 | |||||
70 | ENTW 72 | ||||||
3種 | 50 | ENTW 53 |
注意:1.緊結用埋込ナットのあるもの(H形)をご用意できます。
2.中押管はSとTを1組として使用します。
3.継手とは受け口と差し口を組合わせたものです。
4.1種90,2種70及び3種50はJSWAS A-2規格外品です。

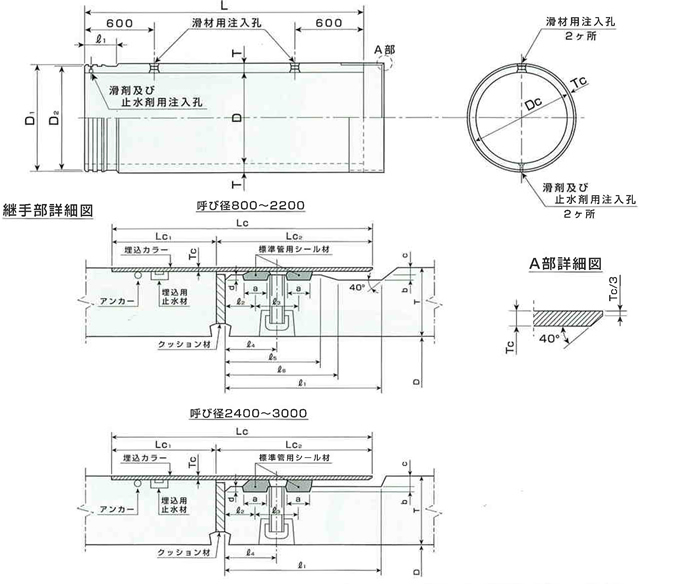

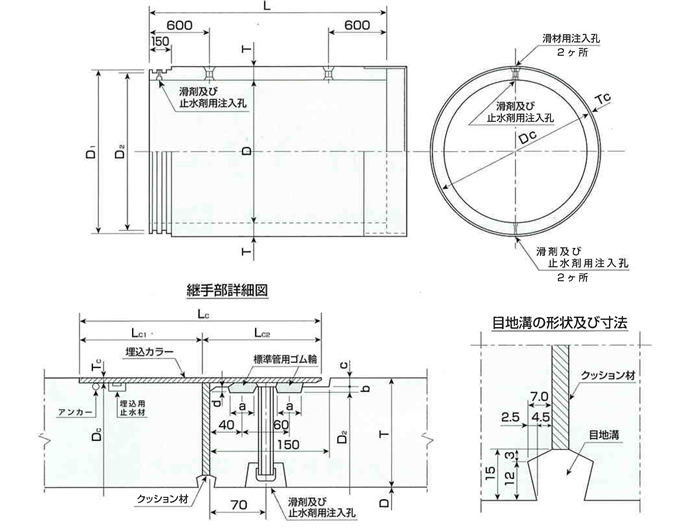

J-2標準管
呼び径 | 管の寸法 | 埋込カラー部の寸法 | 参考質量 (kg) |
|||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
内径D | D1 | π・D2 | 厚さT | C | 有効長L | a | b,d | Lc1 | Lc2 | Lc | Tc | Dc | ||
800 | 800 | 942 | 2922 | 80 | 9 | 2430 | 26 | 6 | 150 | 150 | 300 | 4.5 | 951 | 1330 |
900 | 900 | 1062 | 3299 | 90 | 1071 | 1680 | ||||||||
1000 | 1000 | 1182 | 3676 | 100 | 1191 | 2070 | ||||||||
1100 | 1100 | 1292 | 4021 | 105 | 1301 | 2380 | ||||||||
1200 | 1200 | 1412 | 4398 | 115 | 1421 | 2850 | ||||||||
1350 | 1350 | 1576 | 4901 | 125 | 12 | 30 | 8 | 6.0 | 1588 | 3470 | ||||
1500 | 1500 | 1756 | 5466 | 140 | 1768 | 4320 | ||||||||
1650 | 1650 | 1926 | 6000 | 150 | 1938 | 5080 | ||||||||
1800 | 1800 | 2096 | 6535 | 160 | 2108 | 5910 | ||||||||
2000 | 2000 | 2326 | 7257 | 175 | 2338 | 7150 | ||||||||
2200 | 2200 | 2556 | 7980 | 190 | 2568 | 8540 | ||||||||
2400 | 2400 | 2778 | 8671 | 205 | 16 | 4 | 9 | 9.0 | 2792 | 10090 | ||||
2600 | 2600 | 3008 | 9393 | 220 | 3022 | 11710 | ||||||||
2800 | 2800 | 3238 | 10116 | 235 | 3252 | 13420 | ||||||||
3000 | 3000 | 3468 | 10839 | 250 | 3482 | 15340 |
注意:1.π・D2は、管のゴム輪装着用溝底面の外周長を示します。
2.呼び径1000以上には、緊結用埋込ナットを設けることができます。
3.有効長(L)は、1,200mmとすることができます。
4.形状は、カラーなしとすることができます。

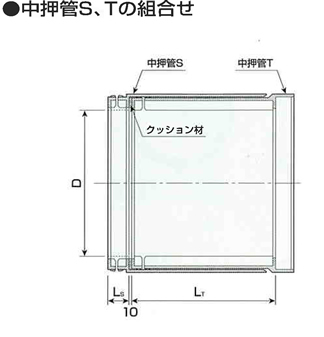

J-2中押管
呼び径 | Sの有効長Ls | Tの有効長LT | 組合せ長さ |
---|---|---|---|
1000 | 170 | 1150 | 1330 |
1100 | 170 | 1150 | 1330 |
1200 | 170 | 1150 | 1330 |
1350 | 170 | 1200 | 1380 |
1500 | 170 | 1200 | 1380 |
1650 | 175 | 1200 | 1385 |
1800 | 175 | 1200 | 1385 |
2000 | 175 | 1200 | 1385 |
2200 | 175 | 1200 | 1385 |
2400 | 180 | 1250 | 1440 |
2600 | 180 | 1250 | 1440 |
2800 | 180 | 1250 | 1440 |
3000 | 180. | 1250 | 1440 |
呼び径 | 内径D | Ds | D1 | π ・D1 |
Dc | πDo | 有効長 Ls |
Lc | a1 | a2 | ℓ1 | ℓ2 | tc | t | Ø | リブ n(枚) |
参考質量 (kg) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1000 | 1000 | 1024 | 1170 | 3676 | 1182 | 3770 | 170 | 1100 | 29 | 26 | 40 | 60 | 9 | 16 | 6 | 28 | 510 |
1100 | 1100 | 1124 | 1280 | 4021 | 1292 | 4115 | 32 | 570 | |||||||||
1200 | 1200 | 1224 | 1400 | 4398 | 1406 | 4492 | 12 | 19 | 36 | 790 | |||||||
1350 | 1350 | 1374 | 1560 | 4901 | 1576 | 5027 | 1150 | 33 | 30 | 9 | 40 | 930 | |||||
1500 | 1500 | 1524 | 1740 | 5466 | 1756 | 5592 | 44 | 1100 | |||||||||
1650 | 1650 | 1674 | 1910 | 6000 | 1926 | 6126 | 175 | 22 | 48 | 1300 | |||||||
1800 | 1800 | 1824 | 2080 | 6535 | 2096 | 6660 | 52 | 1460 | |||||||||
2000 | 2000 | 2024 | 2310 | 7257 | 2326 | 7383 | 58 | 1700 | |||||||||
2200 | 2200 | 2224 | 2540 | 7980 | 2556 | 8105 | 64 | 1960 | |||||||||
2400 | 2400 | 2424 | 2760 | 8671 | 2778 | 8828 | 180 | 1200 | 37 | 34 | 16 | 25 | 72 | 2680 | |||
2600 | 2600 | 2624 | 2990 | 9393 | 3008 | 9550 | 78 | 3000 | |||||||||
2800 | 2800 | 2824 | 3220 | 10116 | 3238 | 10273 | 84 | 3360 | |||||||||
3000 | 3000 | 3024 | 3450 | 10839 | 3468 | 10996 | 90 | 3670 |
注意:π・Doは、カラー部の外周長を示します。但し、Do=Dc+2tcです。

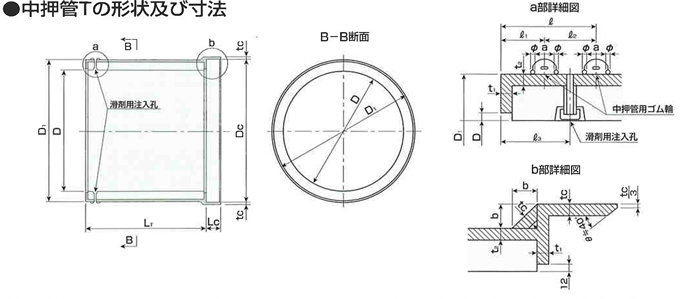

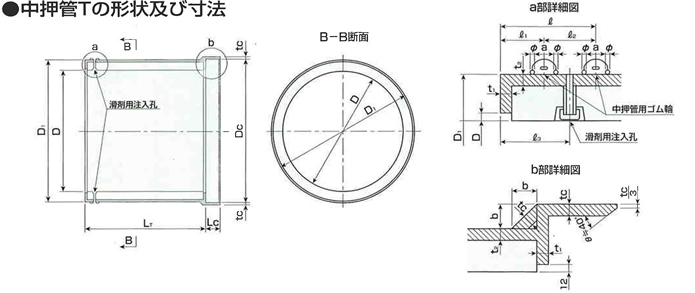

呼び径 | 内径D | D1 | π・D1 | Dc | πDo | 有効長 LT |
Lc | ℓ | ℓ1 | ℓ2 | ℓ3 | a | b | tc | t1 | t2 | Ø | 参考質量 (kg) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1000 | 1000 | 1164 | 3657 | 1191 | 3770 | 1150 | 150 | 125 | 60 | 65 | 92.5 | 26 | 18.0 | 4.5 | 9 | 6 | 6 | 970 |
1100 | 1100 | 1274 | 4002 | 1301 | 4115 | 1130 | ||||||||||||
1200 | 1200 | 1388 | 4361 | 1421 | 4492 | 21.0 | 1310 | |||||||||||
1350 | 1350 | 1551 | 4873 | 1588 | 5027 | 1200 | 140 | 65 | 75 | 102.5 | 30 | 24.5 | 6.0 | 9 | 1630 | |||
1500 | 1500 | 1731 | 5438 | 1768 | 5592 | 2050 | ||||||||||||
1650 | 1650 | 1901 | 5972 | 1938 | 6126 | 12 | 2440 | |||||||||||
1800 | 1800 | 2071 | 6506 | 2108 | 6660 | 2850 | ||||||||||||
2000 | 2000 | 2301 | 7229 | 2338 | 7383 | 3470 | ||||||||||||
2200 | 2200 | 2531 | 7951 | 2568 | 8105 | 4160 | ||||||||||||
2400 | 2400 | 2749 | 8636 | 2792 | 8828 | 1250 | 150 | 70 | 80 | 110.0 | 34 | 30.5 | 9.0 | 9 | 5140 | |||
2600 | 2600 | 2979 | 9359 | 3022 | 9550 | 5990 | ||||||||||||
2800 | 2800 | 3209 | 10081 | 3252 | 10273 | 6900 | ||||||||||||
3000 | 3000 | 3439 | 10804 | 3482 | 10996 | 7880 |
注意:π・Doは、カラー部の外周長を示します。但し、Do=Dc+2tcです。

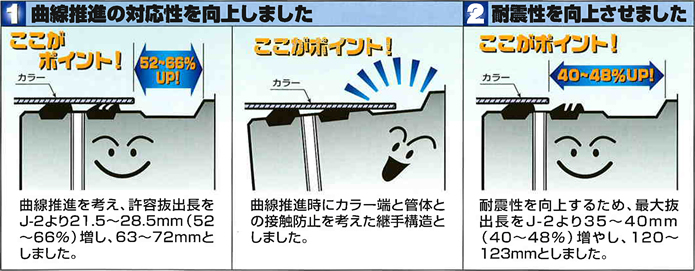

J-2Nの特長
カラーの受口長を180~190mmとしました。
J-2N標準管
呼び径 | 管の寸法 | 埋込カラー部の寸法 | 参考質量 (kg) |
|||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
内径D | D1 | π・D2 | 厚さT | 有効長 L |
a | b,d | c | ℓ1 | ℓ2 | ℓ3 | ℓ4 | ℓ5 | ℓ6 | Lc1 | Lc2 | Lc | Tc | Dc | ||
800 | 800 | 942 | 2922 | 80 | 2430 | 26 | 6 | 9 | 180 | 35 | 50 | 60 | 110 | 130 | 150 | 180 | 330 | 4.5 | 951 | 1330 |
900 | 900 | 1062 | 3299 | 90 | 1071 | 1680 | ||||||||||||||
1000 | 1000 | 1182 | 3676 | 100 | 1191 | 2070 | ||||||||||||||
1100 | 1100 | 1292 | 4021 | 105 | 1301 | 2380 | ||||||||||||||
1200 | 1200 | 1412 | 4398 | 115 | 1421 | 2850 | ||||||||||||||
1350 | 1350 | 1576 | 4901 | 125 | 30 | 8 | 12 | 55 | 62.5 | 120 |
140 | 180 | 6.0 | 1588 | 3470 | |||||
1500 | 1500 | 1756 | 5466 | 140 | 1768 | 4320 | ||||||||||||||
1650 | 1650 | 1926 | 6000 | 150 | 1938 | 5080 | ||||||||||||||
1800 | 1800 | 2096 | 6535 | 160 | 2108 | 5910 | ||||||||||||||
2000 | 2000 | 2326 | 7257 | 175 | 2338 | 7150 | ||||||||||||||
2200 | 2200 | 2556 | 7980 | 190 | 2568 | 8540 | ||||||||||||||
2400 | 2400 | 2778 | 8671 | 205 | 34 | 9 | 16 | 190 | 40 | 60 | 70 | ― | ― | 150 | 190 | 340 | 9.0 | 2792 | 10090 | |
2600 | 2600 | 3008 | 9393 | 220 | 3022 | 11710 | ||||||||||||||
2800 | 2800 | 3238 | 10116 | 235 | 3252 | 13420 | ||||||||||||||
3000 | 3000 | 3468 | 10839 | 250 | 3482 | 15340 |
注意:1.π・D2は、管のゴム輪装着用溝底面の外周長を示します。
2.呼び径1000以上には、緊結用埋込ナットを設けることができます。
3.有効長(L)は、1,200mmとすることができます。
4.形状は、カラーなしとすることができます。

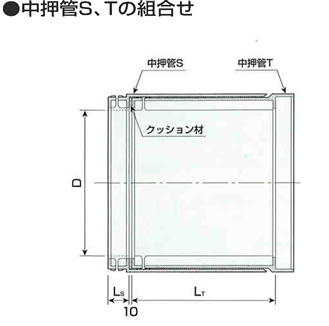

J-2N中押管
呼び径 | Sの有効長Ls | Tの有効長LT | 組合せ長さ |
---|---|---|---|
1000 | 200 | 1150 | 1360 |
1100 | 200 | 1150 | 1360 |
1200 | 200 | 1150 | 1360 |
1350 | 200 | 1200 | 1410 |
1500 | 200 | 1200 | 1410 |
1650 | 205 | 1200 | 1415 |
1800 | 205 | 1200 | 1415 |
2000 | 205 | 1200 | 1415 |
2200 | 205 | 1200 | 1415 |
2400 | 220 | 1250 | 1480 |
2600 | 220 | 1250 | 1480 |
2800 | 220 | 1250 | 1480 |
3000 | 220 | 1250 | 1480 |
呼び径 | 内径D | Ds | D1 | π・D1 | Dc | π・・Do | 有効長 Ls |
Lc | a1 | a2 | ℓ1 | ℓ2 | ℓ3 | tc | t | Ø | リブ n(枚) |
参考質量 (kg) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1000 | 1000 | 1024 | 1170 | 3676 | 1182 | 3770 | 200 | 1100 | 29 | 26 | 30 | 55 | 57.5 | 9 | 16 | 6 | 28 | 560 |
1100 | 1100 | 1124 | 1280 | 4021 | 1292 | 4115 | 32 | 630 | ||||||||||
1200 | 1200 | 1224 | 1400 | 4398 | 1406 | 4492 | 12 | 19 | 36 | 860 | ||||||||
1350 | 1350 | 1374 | 1560 | 4901 | 1576 | 5027 | 1150 | 33 | 30 | 60 | 60.0 | 9 | 40 | 1010 | ||||
1500 | 1500 | 1524 | 1740 | 5466 | 1576 | 5592 | 44 | 1190 | ||||||||||
1650 | 1650 | 1674 | 1910 | 6000 | 1926 | 6126 | 205 | 22 | 48 | 1410 | ||||||||
1800 | 1800 | 1824 | 2080 | 6535 | 2096 | 6660 | 52 | 1590 | ||||||||||
2000 | 2000 | 2024 | 2310 | 7257 | 2326 | 7383 | 58 | 1860 | ||||||||||
2200 | 2200 | 2224 | 2540 | 7980 | 2556 | 8105 | 64 | 2140 | ||||||||||
2400 | 2400 | 2424 | 2760 | 8671 | 2778 | 8828 | 220 | 1200 | 37 | 34 | 35 | 65 | 67.5 | 16 | 25 | 72 | 2960 | |
2600 | 2600 | 2624 | 2990 | 9393 | 3008 | 9550 | 78 | 3340 | ||||||||||
2800 | 2800 | 2824 | 3220 | 10116 | 3238 | 10273 | 84 | 3740 | ||||||||||
3000 | 3000 | 3024 | 3450 | 10839 | 3468 | 10996 | 90 | 4160 |
注意:π・Doは、カラー部の外周長を示します。但し、Do=Dc+2tcです。
呼び径 | 内径D | D1 | π・D1 | Dc | π・Do | 有効長 LT |
Lc | ℓ | ℓ1 | ℓ2 | ℓ3 | a | b | tc | t1 | t2 | Ø | 参考質量 (kg) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1000 | 1000 | 1164 | 3657 | 1191 | 3770 | 1150 | 180 | 125 | 60 | 65 | 92.5 | 26 | 18.0 | 4.5 | 9 | 6 | 6 | 980 |
1100 | 1100 | 1274 | 4002 | 1301 | 4115 | 1120 | ||||||||||||
1200 | 1200 | 1388 | 4361 | 1421 | 4492 | 21.0 | 1310 | |||||||||||
1350 | 1350 | 1551 | 4873 | 1588 | 5027 | 1200 | 140 | 65 | 75 | 102.5 | 30 | 24.5 | 6.0 | 9 | 1640 | |||
1500 | 1500 | 1731 | 5438 | 1768 | 5592 | 2060 | ||||||||||||
1650 | 1650 | 1901 | 5972 | 1938 | 6126 | 12 | 2450 | |||||||||||
1800 | 1800 | 2071 | 6506 | 2108 | 6660 | 2860 | ||||||||||||
2000 | 2000 | 2301 | 7229 | 2338 | 7383 | 3490 | ||||||||||||
2200 | 2200 | 2531 | 7951 | 2568 | 8105 | 4180 | ||||||||||||
2400 | 2400 | 2749 | 8636 | 2792 | 8828 | 1250 | 190 | 150 | 70 | 80 | 110.0 | 34 | 30.5 | 9.0 | 9 | 5180 | ||
2600 | 2600 | 2979 | 9359 | 3022 | 9550 | 6040 | ||||||||||||
2800 | 2800 | 3209 | 10081 | 3252 | 10273 | 6950 | ||||||||||||
3000 | 3000 | 3439 | 10804 | 3482 | 10996 | 7930 |
注意:π・Doは、カラー部の外周長を示します。但し、Do=Dc+2tcです。
強度
呼び径 | ひび割れ荷重 | 破壊荷重 | ||||
---|---|---|---|---|---|---|
1種 | 2種 | 3種 | 1種 | 2種 | 3種 | |
800 | 35.4(3600) | 70.7(7200) | 106(10800) | 57.9(5900) | 106(10800) | 154(15700) |
900 | 38.3(3900) | 76.5(7800) | 115(11700) | 64.8(6600) | 115(11700) | 165(16800) |
1000 | 41.2(4200) | 82.4(8400) | 124(12600) | 71.6(7300) | 124(12600) | 176(17900) |
1100 | 42.7(4350) | 85.4(8700) | 128(13050) | 78.5(8000) | 128(13000) | 178(18100) |
1200 | 44.2(4500) | 88.3(9000) | 133(13500) | 86.3(8800) | 133(13500) | 180(18300) |
1350 | 47.1(4800) | 94.2(9600) | 141(14400) | 98.1(10000) | 142(14400) | 186(18900) |
1500 | 50.1(5100) | 101(10200) | 150(15300) | 110(11200) | 151(15300) | 192(19500) |
1650 | 53.0(5400) | 106(10800) | 159(16200) | 122(12400) | 159(16200) | 196(19900) |
1800 | 55.9(5700) | 112(11400) | 168(17100) | 134(13600) | 168(17100) | 202(20500) |
2000 | 58.9(6000) | 118(12000) | 177(18000) | 142(14400) | 177(18000) | 212(21600) |
2200 | 61.8(6300) | 124(12600) | 185(18900) | 149(15100) | 186(18900) | 223(22700) |
2400 | 64.8(6600) | 130(13200) | 194(19800) | 155(15800) | 195(19800) | 235(23900) |
2600 | 67.7(6900) | 136(13800) | 203(20700) | 163(16600) | 203(20700) | 243(24700) |
2800 | 70.7(7200) | 142(14400) | 212(21600) | 170(17300) | 212(21600) | 254(25900) |
3000 | 73.6(7500) | 148(15000) | 221(22500) | 177(18000) | 221(22500) | 265(27000) |
呼び径 | 有効断面積Ae(m2) | 許容推進力Fa | ||
---|---|---|---|---|
50型 | 70型 | 90型 | ||
800 | 0.1766 | 2296(230) | 3091(309) | 3974(397) |
900 | 0.2297 | 2986(299) | 4020(402) | 5168(517) |
1000 | 0.2897 | 3767(377) | 5070(507) | 6518(652) |
1100 | 0.3365 | 4374(438) | 5888(589) | 7571(757) |
1200 | 0.4084 | 5309(531) | 7147(715) | 9189(919) |
1350 | 0.4800 | 6239(624) | 8399(840) | 10800(1080) |
1500 | 0.6107 | 7939(794) | 10688(1069) | 13741(1374) |
1650 | 0.7270 | 9451(945) | 12722(1272) | 16358(1636) |
1800 | 0.8533 | 11092(1109) | 14932(1493) | 19199(1920) |
2000 | 1.0494 | 13642(1364) | 18364(1836) | 23612(2361) |
2200 | 1.2657 | 16455(1646) | 22151(2215) | 28478(2848) |
2400 | 1.4590 | 18966(1897) | 25532(2553) | 32828(3283) |
2600 | 1.7122 | 22259(2226) | 29964(2997) | 38525(3852) |
2800 | 1.9858 | 25815(2582) | 34752(3475) | 44681(4468) |
3000 | 2.2796 | 29635(2964) | 39893(3989) | 51291(5129) |
注意:1.ひび割れ荷重とは、管に幅0.05mmのひび割れを生じたときの試験機が示す荷重を有効長(L)で
除した値をいい、破壊荷重とは、試験機が示す最大荷重を有効長(L)で除した値をいいます。
2.許容推進力(Fa)は有効断面積(Ae)に許容平均圧縮応力度(50型は13N/㎟{130kgf/㎠}、
70型は17.5N/㎟{175kgf/㎠}、90型は22.5N/㎟{225kgf/㎠}乗じた値です。
継手性能と規格
(公社)日本下水道協会規格JSWAS A-2-1999では、下表の様に推進管の継手を性能で区別しています。
Wジョイント推進管は、そのうちのJB、JCに登録されている推進管です。
区分 | 耐水圧 (MPa) |
抜出長 (mm) |
登録管の規格 |
---|---|---|---|
JA | 0.1 | 30 | ― |
JB | 0.2 | 40 | JWJPAS J-2 |
JC | 0.2 | 60 | JWJPAS J-2 N |
継手性能
呼び径 | J-2 | J-2N | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
許容曲率半径(m) | 許容抜出長(mm) | 許容曲げ角度 | 最大抜出長(mm) | 最大曲げ角度 | 許容曲率半径(m) | 許容抜出長(mm) | 許容曲げ角度 | 最大抜出長(mm) | 最大曲げ角度 | |
800 | 53.7 | 43.5 | 2°37′ | 87 | 5°14′ | 32.7 | 72 | 4°19′ | 122 | 7°19′ |
900 | 60.4 | 43.5 | 2°19′ | 87 | 4°39′ | 36.8 | 72 | 3°50′ | 122 | 6°30′ |
1000 | 67.2 | 43.5 | 2°05′ | 87 | 4°11′ | 40.9 | 72 | 3°27′ | 122 | 5°51′ |
1100 | 73.4 | 43.5 | 1°54′ | 87 | 3°50′ | 44.6 | 72 | 3°10′ | 122 | 5°21′ |
1200 | 80.2 | 43.5 | 1°45′ | 87 | 3°30′ | 48.8 | 72 | 2°54′ | 122 | 4°54′ |
1350 | 91.7 | 42.5 | 1°31′ | 85 | 3°04′ | 60.2 | 65 | 2°20′ | 120 | 4°19′ |
1500 | 102.0 | 42.5 | 1°22′ | 85 | 2°45′ | 67.1 | 65 | 2°06′ | 120 | 3°53′ |
1650 | 111.8 | 42.5 | 1°15′ | 85 | 2°31′ | 73.5 | 65 | 1°55′ | 120 | 3°33′ |
1800 | 121.6 | 42.5 | 1°09′ | 85 | 2°19′ | 79.9 | 65 | 1°45′ | 120 | 3°15′ |
2000 | 134.9 | 42.5 | 1°02′ | 85 | 2°05′ | 88.6 | 65 | 1°35′ | 120 | 2°56′ |
2200 | 148.2 | 42.5 | 0°56′ | 85 | 1°54′ | 97.4 | 65 | 1°26′ | 120 | 2°41′ |
2400 | 164.9 | 41.5 | 0°51′ | 83 | 1°42′ | 109.2 | 63 | 1°17′ | 123 | 2°31′ |
2600 | 178.5 | 41.5 | 0°47′ | 83 | 1°34′ | 118.1 | 63 | 1°11′ | 123 | 2°20′ |
2800 | 192.1 | 41.5 | 0°43′ | 83 | 1°28′ | 127.1 | 63 | 1°06′ | 123 | 2°10′ |
3000 | 205.7 | 41.5 | 0°40′ | 83 | 1°22′ | 136.1 | 63 | 1°02′ | 123 | 2°01′ |
注意:上表の数値はクッション材厚10mmを考慮しています。
ゴム輪
規格 | 呼び径 | 接合用ゴム輪 | 継手用ゴム輪 | 長さL | ||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
B | H | b1 | b2 | b3 | h1 | h2 | B | H | h1 | h2 | h3 | a | b | c | d | e | j | k | R | |||
J-2 | 800~1200 | 27 | 14 | 29 | 6 | 8 | 8 | 7 | 26 | 15 | 10 | 5 | 5 | 3 | 9 | 9 | 2 | 4 | 3 | 5 | 50 | ゴム輪 装着部 周長の85% |
1350~2200 | 31 | 19 | 33 | 6 | 8 | 11 | 9 | 30 | 20 | 15 | 7 | 5 | 4 | 11 | 12 | 2 | 4.5 | 3 | 7 | 60 | ||
2400~3000 | 35 | 22 | 37 | 6 | 8 | 12 | 10 | 34 | 23 | 16 | 8 | 6 | 4.5 | 12 | 13 | 2.5 | 5 | 3.5 | 9 | 70 | ||
J-2N | 800~1200 | 26 | 15.5 | 28 | 6 | 8 | 8 | 7 | 26 | 15.5 | 10 | 5 | 5 | 3 | 9 | 9 | 2 | 4 | 3 | 5 | 50 | ゴム輪 装着部 周長の85% |
1350~2200 | 31 | 19 | 33 | 6 | 8 | 11 | 9 | 30 | 20 | 15 | 7 | 5 | 4 | 11 | 12 | 2 | 4.5 | 3 | 7 | 60 | ||
2400~3000 | 35 | 22 | 37 | 6 | 8 | 12 | 10 | 34 | 23 | 16 | 8 | 6 | 4.5 | 12 | 13 | 2.5 | 5 | 3.5 | 9 | 70 |
ゴム輪の品質 JIS K6353(水道用ゴム)IV類

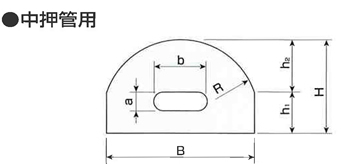

呼び径 | B | H | h1 | h2 | a | b | R | 長さL |
---|---|---|---|---|---|---|---|---|
1000~1200 | 26 | 13 | 6 | 7 | 3 | 9 | 15 | ゴム輪 装着部 周長の90% |
1350~2200 | 30 | 19 | 9 | 10 | 4 | 11 | 16 | |
2400~3000 | 34 | 22.5 | 11.5 | 11 | 4.5 | 12 | 18 |
ゴム輪の品質 JIS K6353(水道用ゴム)I類A-60

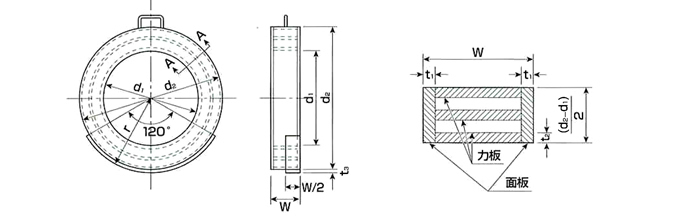

押輪
呼び径 | 内径d1 | 外径d2 | 幅w | 面板厚さt1 | 力板厚さt2 | 力板枚数(枚) | 据付半径r | 据付板厚t3 | |
---|---|---|---|---|---|---|---|---|---|
J-2 | J-2N | ||||||||
800 | 800 | 942 | 330 | 390 | 32 | 25 | 2 | 480 | 9 |
900 | 900 | 1062 | 330 | 390 | 32 | 25 | 2 | 540 | 9 |
1000 | 1000 | 1182 | 330 | 390 | 32 | 25 | 2 | 600 | 9 |
1100 | 1100 | 1292 | 330 | 390 | 32 | 25 | 2 | 655 | 9 |
1200 | 1200 | 1412 | 330 | 390 | 32 | 25 | 2 | 715 | 9 |
1350 | 1350 | 1577 | 330 | 390 | 32 | 25 | 2 | 800 | 11.5 |
1500 | 1500 | 1757 | 330 | 390 | 32 | 25 | 2 | 890 | 11.5 |
1650 | 1650 | 1927 | 330 | 390 | 32 | 25 | 2 | 975 | 11.5 |
1800 | 1800 | 2097 | 330 | 390 | 32 | 22 | 3 | 1060 | 11.5 |
2000 | 2000 | 2327 | 330 | 390 | 32 | 22 | 3 | 1175 | 11.5 |
2200 | 2200 | 2557 | 330 | 390 | 32 | 22 | 3 | 1290 | 11.5 |
2400 | 2400 | 2779 | 330 | 410 | 32 | 22 | 4 | 1405 | 11.5 |
2600 | 2600 | 3009 | 330 | 410 | 32 | 22 | 4 | 1520 | 11.5 |
2800 | 2800 | 3239 | 330 | 410 | 32 | 22 | 4 | 1635 | 11.5 |
3000 | 3000 | 3469 | 330 | 410 | 32 | 22 | 4 | 1750 | 11.5 |
滑剤及び止水剤
呼び径 | 接合時の使用量 | ゴム輪間の注入量 | ||||
---|---|---|---|---|---|---|
J-2 | J-2N | |||||
標準管 | 中押管 | 標準管 | 中押管 | 標準管 | 中押管 | |
800 | 175 | ― | 620 | ― | 440 | ― |
900 | 195 | ― | 700 | ― | 490 | ― |
1000 | 220 | 1070 | 780 | 1820 | 540 | 1820 |
1100 | 235 | 1170 | 850 | 1990 | 590 | 1990 |
1200 | 260 | 1275 | 930 | 2160 | 650 | 2160 |
1350 | 290 | 1425 | 1220 | 3870 | 1010 | 3870 |
1500 | 320 | 1590 | 1350 | 4320 | 1120 | 4320 |
1650 | 350 | 1745 | 1480 | 4740 | 1230 | 4740 |
1800 | 380 | 1900 | 1610 | 5160 | 1340 | 5160 |
2000 | 425 | 2105 | 1790 | 5730 | 1480 | 5730 |
2200 | 465 | 1310 | 1970 | 6300 | 1630 | 6300 |
2400 | 606 | 2515 | 2150 | 8110 | 2150 | 8110 |
2600 | 545 | 2725 | 2321 | 8790 | 2330 | 8790 |
2800 | 590 | 2930 | 2500 | 9460 | 2500 | 9460 |
3000 | 630 | 3135 | 2680 | 10140 | 2680 | 10140 |
注意:1.カラー挿入時の滑剤塗布量は最多塗布量でロスを含みます。
2.ゴム輪間の注入量はロスを含みません。
3.中押管Tを中押管Sに挿入する際は止水剤を使用出来ません。
標準管の接合に使われている普通滑剤を御使用下さい。
