| L型街渠 | 姫路市型小下水桝 |
小下水桝／小下水桝用 A型地先・A型蓋・B型蓋

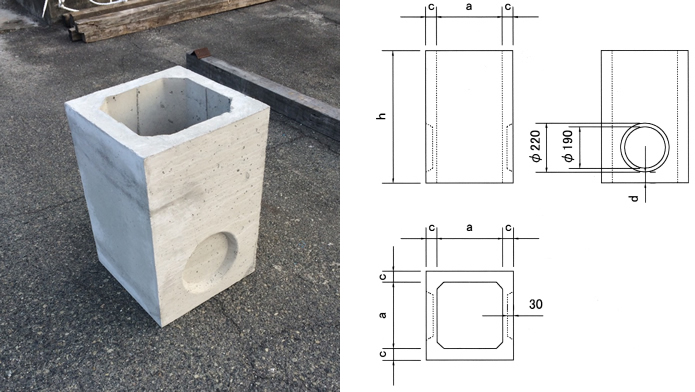

姫路市型小下水桝／参考重量65kg
| 呼び径 | 寸法（mm） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| h | a | b | c | d | 縦鉄筋 | 横鉄筋 | 参考重量(kg) | |||
| 径 | 数量 | 径 | 数量 | |||||||
| A型桝 | 600 | 300 | 300 | 50 | 50 | 6.0 | 12 | 4.0 | 5 | 95 |
| B型桝 | 300 | 300 | 300 | 50 | 50 | 6.0 | 12 | 4.0 | 3 | 55 |
| C型桝 | 450 | 300 | 300 | 50 | 50 | 6.0 | 12 | 4.0 | 4 | 71 |
A型地先

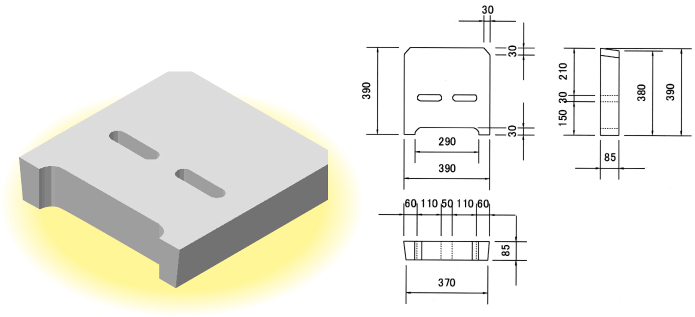

A型蓋／参考重量28kg
※A型地先用グレーチングもご用意しております。（受注生産）

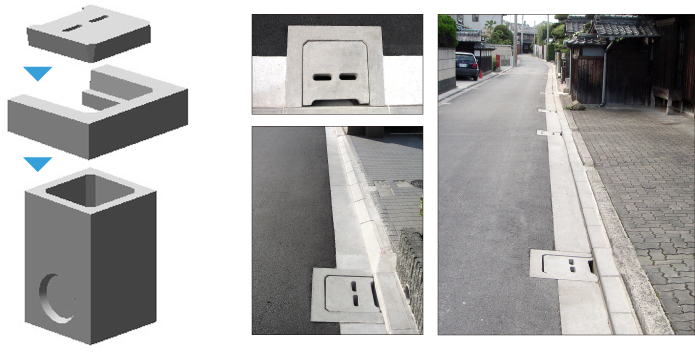

施工例

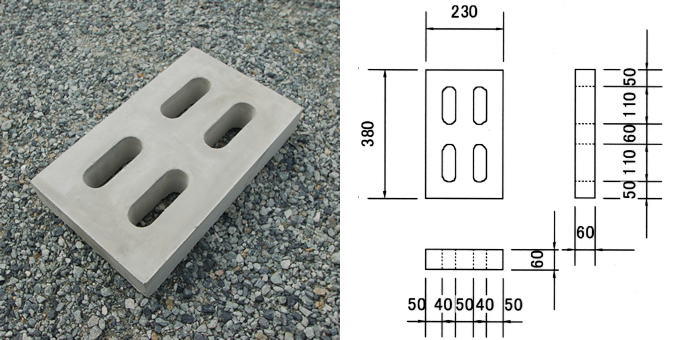

B型蓋／参考重量10kg
